07

AGT  2011

Mud Victims Workshop

By Andy Rahman. A, ST. IAI - Consultant Andy Rahman Architect
Posted On. 2011-08-07

Eksterior View 1

Pusat penelitian Lumpur Sidoarjo ditujukan untuk meneliti kandungan lumpur agar dapat dimanfaatkan kembali sebagai lahan pertanian dan pengaruhnya terhadap kandungan air, serta pemanfaatan kembali lumpur yang ada sebagai bahan material bangunan (penelitian sebelumnya oleh Ir. Lily Pudjiastutik, MT menyebutkan bahwa dalam bentuk padatan lumpur sidoarjo relatif tidak toksik). Dan yang paling utama adalah menumbuhkan kembali harapan dan kepercayaan dari masyarakat sekitar korban bencana lumpur sidoarjo.

Sebagai bangunan workshop, fungsi bangunan ini mewadahi aktifitas metal working atau pembenahan mesin-mesin kerja, serta pembuatan bahan material bangunan yang berasal dari lumpur sidoarjo. Dengan banyaknya alat berat dan kendaraan besar yang dilibatkan, maka dibutuhkan ruang yang luas. Sehingga konsep bangunan yang dipakai merupakan bangunan dengan bentang panjang, menggunakan struktur baja WF. Sedangkan konsep bangunan panggung adalah solusi untuk meminimalisir dampak penurunan bangunan, karena tanah di lokasi masih rawan mengalami penurunan.

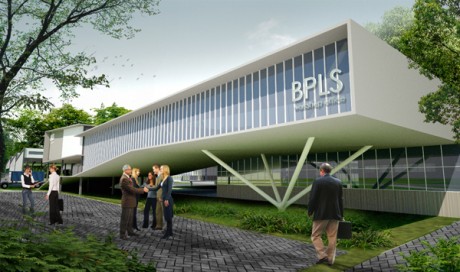

Eksterior View 2

Tema umum yaitu Rising up diterapkan pada desain dengan menerapkan unsur-unsur vertikal yang dominan, selain itu juga diterapkan struktur panggung pada bagian massa yang tidak mendapat beban aktifitas yang berat. Bangunan yang membujur utara selatan, menyebab-kan cahaya matahari yang diterima langsung berada di sisi terpanjang, sehingga pada bagian barat meru-pakan dinding tertutup dengan sedikit bukaan, disini diapli-kasikan batu bata lumpur sidoarjo. Atap workshop berbahan bondeks untuk memudahkan pemasangan, tidak diterapkan skylight pada atap, sebagai gantinya bentukan atap dibuat miring, untuk menangkap cahaya dari sisi selatan dan tidak menyebabkan terik. Bentukan atap ini juga me-mungkinkan bangunan menangkap angin, sehingga suhu udara di dalam ruangan lebih rendah. Fungsi kantor workshop didesain berbeda sebagai vocal point dari keseluruhan bentuk bangunan.



konsep material

Aktifitas yang di wadahi workshop ini melingkupi, pembuatan lumpur sidoarjo sebagai bahan material bangunan secara masal, yang dimanfaatkan untuk delapan item bahan bangunan, yakni untuk keramik, campuran beton (geo polymer), pasir multiguna, paving block, batu bata, beton, genteng, dan grass block yang akan diaplikasikan pada bangunan. seminar dan workshop bagi warga sekitar, selain untuk memberikan lapangan pekerjaan, juga untuk mengembalikan semangat berusaha para korban lumpur sidoarjo dengan memberikan penyelesaian yang nyata. Seminar dan workshop ini lebih kepada pengolahan material lumpur sidoarjo menjadi benda yang berguna dan dapat menjadi sumber penghasilan. workshop metal working adalah wadah yang dibutuhkan oleh pihak BPLS sebagai bengkel dari mesin dan alat-alat berat yang digunakan dalam aktivitas workshop lumpur sidoarjo. Souvenir shop untuk mewadahi benda-benda hasil olahan workshop sebagai bangunan yang berfungsi memproduksi barang, serta untuk mempublikasikan kepada masyarakat sekitar, sehingga workshop ini dapat dimanfaatkan pula oleh masyarakat umum.



Detail Pemasangan Batu Bata Lapindo 2

Konsep material dan fasad. Dengan fungsi bangunan yang memproduksi bahan material bangunan lumpur sidoarjo, maka dieksplor pula material bangunan tersebut sebagai selubung bangunan itu sendiri, untuk menunjukkan fungsi dan aplikasinya. Sebagai arsitektur yang mengeksplor bahan material sebagai fasade, maka untuk memberikan kesan dinamis dan tidak monoton, dalam aplikasinya batu bata lumpur sidoarjo ini juga diolah dengan bentuk yang atraktif dalam bidang-bidangnya, sehingga dapat menjadi vocal point tersendiri. Detail aplikasi batu bata lumpur sidoarjo sebagai fasade pada ruang kantor eksekutif dan bangunan metal working. Dengan memainkan susunan bata, memberikan efek visual yang unik, selain itu juga memberikan efek cahaya yang dramatis di dalam ruangan.



Batu Bata Lumpur Lapindo Saat Proses Pengeringan.JPG

Secara keseluruhan workshop ini dirancang dengan pendekatanlow Embodied Energy karena tidak memerlukan pembakaran pada saat proses pembuatannya material bangunannya, sebuah isue penting yang bertujuan meperbaiki lingkungan. Sustainable karena seluruh material dasar di ambil di lokasi dan proses pembuatan materialnya juga dilakukan di lokasi. Social Responsibility sebagai transfer pengetahuan kepada masyarakat dalam mengolah lumpur juga berpotensi meng-edukasi masyrakat luas. Zero waste, penggunaan lumpur sebagai material bangunan otomatis mengurangi dampak negatifnya bagi lingkungan. Dan konsep Low cost, dengan tersedianya bahan yang murah di sekitar lingkungan. Lokalitas, dalam arti semuanya dibuat untuk memperkuat sumber daya lokal (setempat).



Nama Proyek: Workshop Pusat Penelitian Lumpur Sidoarjo

Tahun: 2011

Luas Tanah: 4.600 m2

Luas Banguan: 7.400 m2

Jenis Bangunan: Bangunan Workshop

Lokasi: Desa Siring, Kec. Jabon, Sidoarjo, Jawa Timur

Status Proyek: Pra Rencana

Prinsipal Arsitek: Andy Rahman. A, ST. IAI

Arsitek: Livie Sukma. T, ST

Konsultan Arsitek: Andy Rahman Architect


  • Eksterior View 1

    Eksterior View 1

  • Eksterior View 2

    Eksterior View 2

  • 3

    3

  • 4

    4

  • Batu bata lumpur sidoarjo.JPG

    Batu bata lumpur sidoarjo.JPG

  • Detail Pemasangan Batu Bata Lapindo 1

    Detail Pemasangan Batu Bata Lapindo 1

  • Detail Pemasangan Batu Bata Lapindo 2

    Detail Pemasangan Batu Bata Lapindo 2

  • Detail Pemasangan Batu Bata Lapindo 3

    Detail Pemasangan Batu Bata Lapindo 3

  • lumpur sidoarjo

    lumpur sidoarjo

  • lumpur sidoarjo2.JPG

    lumpur sidoarjo2.JPG

  • material genteng lumpur sidarjo

    material genteng lumpur sidarjo

  • material paving block lumpur sidoarjo

    material paving block lumpur sidoarjo

  • material grass block lumpur sidoarjo

    material grass block lumpur sidoarjo

  • Denah Workshop

    Denah Workshop

  • konsep material

    konsep material

  • konsep workshop1

    konsep workshop1

  • konsep workshop4

    konsep workshop4

  • konsep workshop6

    konsep workshop6

  • Batu Bata Lumpur Lapindo Saat Proses Pengeringan.JPG

    Batu Bata Lumpur Lapindo Saat Proses Pengeringan.JPG

  • Pengambilan Lumpur Lapindo Sidoarjo.JPG

    Pengambilan Lumpur Lapindo Sidoarjo.JPG

  • Proses Pembuatan Batu Bata Lapindo.JPG

    Proses Pembuatan Batu Bata Lapindo.JPG

  • Aplikasi Material Lumpur Lapindo ke Bangunan.JPG

    Aplikasi Material Lumpur Lapindo ke Bangunan.JPG

  • Aplikasi Paving Lumpur Lapindo.JPG

    Aplikasi Paving Lumpur Lapindo.JPG

  • Bangunan Yang Memakai Batu Bata, Paving dan Genteng Dari Lumpur Lapindo.JPG

    Bangunan Yang Memakai Batu Bata, Paving dan Genteng Dari Lumpur Lapindo.JPG

  • metal working

    metal working

  • produksi material lumpur sidoarjo.JPG

    produksi material lumpur sidoarjo.JPG

  • seminar dan workshop bagi warga

    seminar dan workshop bagi warga

  • Souvenir Shop Lumpur Lapindo

    Souvenir Shop Lumpur Lapindo

  • Tes Suhu Ruangan Bangunan Oleh DR. Ir. Vincentius Totok Noerwarsito, MT.JPG

    Tes Suhu Ruangan Bangunan Oleh DR. Ir. Vincentius Totok Noerwarsito, MT.JPG
